हायड्रोलिक मॅनिफोल्ड मशीनिंग कसे कार्य करते?

गोषवारा

हायड्रोलिक मॅनिफोल्ड मशीनिंगहायड्रॉलिक सिस्टीमसाठी कॉम्पॅक्ट, उच्च-परिशुद्धता द्रव नियंत्रण ब्लॉक्स तयार करण्यासाठी वापरली जाणारी एक महत्त्वपूर्ण उत्पादन प्रक्रिया आहे. हे घटक बांधकाम यंत्रसामग्री, औद्योगिक ऑटोमेशन, एरोस्पेस सिस्टम आणि ऊर्जा उपकरणांमध्ये वापरल्या जाणाऱ्या जटिल हायड्रॉलिक सर्किट्सची कार्यक्षमता, सुरक्षितता आणि विश्वासार्हता निर्धारित करतात. हा लेख हायड्रॉलिक मॅनिफोल्ड मशीनिंग कसे कार्य करते, मुख्य आव्हाने, भौतिक विचार, मशीनिंग तंत्र, गुणवत्ता नियंत्रण पद्धती आणि व्यावसायिक उत्पादक दीर्घकालीन कार्यप्रदर्शन आणि लीक-मुक्त ऑपरेशन कसे सुनिश्चित करतात हे स्पष्ट करतो.

सामग्री सारणी

• 1. हायड्रोलिक मॅनिफोल्ड मशीनिंगचा परिचय
• 2. मशीनिंग प्रक्रिया कशी कार्य करते
• 3. प्रमुख उत्पादन आव्हाने
• 4. मॅनिफोल्ड मशीनिंगमध्ये वापरलेली सामग्री
• 5. अचूकता आणि सहिष्णुता आवश्यकता
• 6. मशीनिंग तंत्र विहंगावलोकन
• 7. गुणवत्ता नियंत्रण आणि चाचणी
• 8. औद्योगिक अनुप्रयोग
• 9. डिफॉनकडून व्यावसायिक उत्पादन समर्थन
• 10. वारंवार विचारले जाणारे प्रश्न

1. हायड्रोलिक मॅनिफोल्ड मशीनिंगचा परिचय

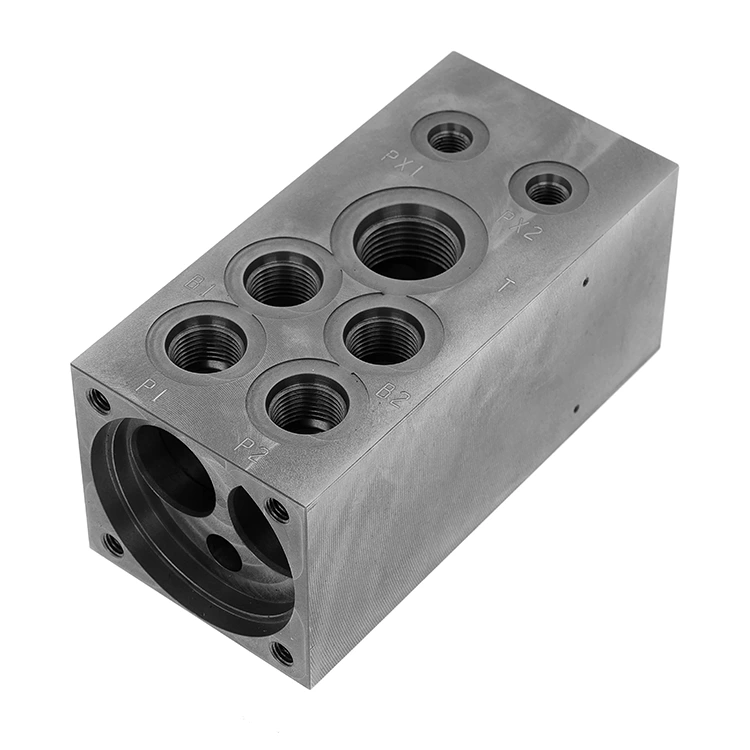

हायड्रोलिक मॅनिफोल्ड्स हे इंजिनीयर केलेले ब्लॉक्स आहेत जे पंप, व्हॉल्व्ह, ॲक्ट्युएटर आणि हायड्रॉलिक सिस्टीममधील जलाशयांमध्ये द्रव प्रवाह निर्देशित करतात. एकाधिक होसेस आणि फिटिंग्ज वापरण्याऐवजी, मॅनिफोल्ड्स एकाच घन ब्लॉकमध्ये चॅनेल एकत्रित करतात. हे गळतीचे बिंदू कमी करते, सिस्टम कॉम्पॅक्टनेस सुधारते आणि विश्वासार्हता वाढवते.

हायड्रोलिक मॅनिफोल्ड मशीनिंग म्हणजे अचूक सीएनसी उत्पादन प्रक्रियेचा संदर्भ आहे जी मेटल ब्लॉकमध्ये अंतर्गत प्रवाह वाहिन्या, वाल्व पोर्ट आणि सीलिंग पृष्ठभाग तयार करते. या प्रक्रियेची अचूकता थेट सिस्टम कार्यप्रदर्शन आणि सुरक्षिततेवर परिणाम करते.

2. मशीनिंग प्रक्रिया कशी कार्य करते

हायड्रॉलिक मॅनिफोल्ड्सच्या मशीनिंगमध्ये अनेक अत्यंत नियंत्रित टप्पे समाविष्ट असतात. प्रत्येक चरणासाठी अचूक अभियांत्रिकी आणि प्रगत CNC उपकरणे आवश्यक आहेत.

1. डिझाइन आणि अभियांत्रिकी- हायड्रॉलिक स्कीमॅटिक्स 3D CAD मॉडेल्समध्ये रूपांतरित केले जातात जे प्रवाह मार्ग, पोर्ट आणि माउंटिंग पृष्ठभाग परिभाषित करतात.
2. साहित्य तयार करणे- उच्च-शक्तीचे ॲल्युमिनियम, स्टील किंवा स्टेनलेस स्टीलचे ब्लॉक निवडले जातात आणि आकारात कापले जातात.
3. सीएनसी प्रोग्रामिंग- अचूक ड्रिलिंग आणि मिलिंग सुनिश्चित करण्यासाठी CAM सॉफ्टवेअर वापरून टूल पथ तयार केले जातात.
4. खोल छिद्र ड्रिलिंग- विशेष ड्रिलिंग तंत्र वापरून अंतर्गत प्रवाह वाहिन्या तयार केल्या जातात.
5. मिलिंग आणि पोर्टिंग- वाल्व पोकळी, थ्रेडेड पोर्ट आणि माउंटिंग इंटरफेस मशीन केलेले आहेत.
6. Deburring आणि स्वच्छता- चिप्स काढून टाकण्यासाठी आणि दूषित होण्यापासून रोखण्यासाठी अंतर्गत पॅसेज साफ केले जातात.

द्रव कार्यक्षमतेची खात्री करण्यासाठी आणि दाब कमी होणे किंवा गळती रोखण्यासाठी प्रत्येक टप्पा घट्टपणे नियंत्रित करणे आवश्यक आहे.

3. प्रमुख उत्पादन आव्हाने

कठोर कार्यात्मक आणि संरचनात्मक आवश्यकतांमुळे हायड्रोलिक मॅनिफोल्ड मशीनिंग अत्यंत जटिल आहे.

• अंतर्गत चॅनेल अचूकता:अगदी किरकोळ विचलन हायड्रॉलिक प्रवाह गतिशीलता व्यत्यय आणू शकतात.
• गळती प्रतिबंध:सीलिंग पृष्ठभागांनी परिपूर्ण सपाटपणा आणि पूर्णता राखली पाहिजे.
• चिप काढणे:खोल अंतर्गत पॅसेज मशीनिंगनंतर साफ करणे कठीण करतात.
• थर्मल विरूपण:मशीनिंग दरम्यान निर्माण होणारी उष्णता मितीय स्थिरतेवर परिणाम करू शकते.

4. मॅनिफोल्ड मशीनिंगमध्ये वापरलेली सामग्री

कामगिरी, टिकाऊपणा आणि खर्च कार्यक्षमतेमध्ये सामग्रीची निवड महत्त्वपूर्ण भूमिका बजावते.

• ॲल्युमिनियम मिश्र धातु:हलके आणि गंज-प्रतिरोधक, मोबाइल हायड्रॉलिक सिस्टममध्ये मोठ्या प्रमाणावर वापरले जाते.
• कार्बन स्टील:हेवी-ड्यूटी औद्योगिक अनुप्रयोगांसाठी उच्च सामर्थ्य.
• स्टेनलेस स्टील:कठोर वातावरणासाठी उत्कृष्ट गंज प्रतिकार.

5. अचूकता आणि सहिष्णुता आवश्यकता

हायड्रॉलिक मॅनिफोल्ड्सना अत्यंत घट्ट सहिष्णुता आवश्यक असते, बहुतेकदा मायक्रॉनमध्ये. पृष्ठभागाचा खडबडीतपणा, लंबकता आणि एकाग्रता थेट हायड्रॉलिक सीलिंग आणि प्रवाह कार्यक्षमतेवर परिणाम करतात.

उत्पादक बहु-अक्ष नियंत्रणासह प्रगत सीएनसी मशीनिंग केंद्रे वापरतात ज्यामुळे उत्पादन बॅचमध्ये पुनरावृत्ती आणि अचूक सुसंगतता सुनिश्चित होते.

6. मशीनिंग तंत्र विहंगावलोकन

7. गुणवत्ता नियंत्रण आणि चाचणी

हायड्रॉलिक मॅनिफोल्ड उत्पादनामध्ये गुणवत्ता हमी आवश्यक आहे. उत्पादक कठोर तपासणी प्रक्रिया लागू करतात:

• 3D समन्वय मोजण्याचे यंत्र (सीएमएम) तपासणी
• प्रेशर लीकेज चाचणी
• पृष्ठभाग खडबडीत विश्लेषण
• प्रवाह मार्ग सत्यापन

अत्यंत परिस्थितीत सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी प्रत्येक बहुविधाने दबाव आणि सीलिंग चाचण्या उत्तीर्ण केल्या पाहिजेत.

8. औद्योगिक अनुप्रयोग

हायड्रॉलिक मॅनिफोल्डचा वापर उद्योगांच्या विस्तृत श्रेणीमध्ये केला जातो जेथे द्रव शक्ती नियंत्रण आवश्यक आहे.

• बांधकाम यंत्रे (उत्खनन करणारे, लोडर)
• औद्योगिक ऑटोमेशन सिस्टम
• एरोस्पेस हायड्रॉलिक कंट्रोल सिस्टम
• सागरी आणि ऑफशोअर उपकरणे
• ऊर्जा आणि वीज निर्मिती प्रणाली

9. डिफॉनकडून व्यावसायिक उत्पादन समर्थन

उच्च-गुणवत्तेच्या हायड्रॉलिक मॅनिफोल्ड मशीनिंगसाठी केवळ प्रगत उपकरणेच नव्हे तर सखोल अभियांत्रिकी कौशल्य देखील आवश्यक आहे.डिफॉनहायड्रॉलिक सिस्टीमसाठी अचूक CNC मशीनिंग सोल्यूशन्समध्ये माहिर आहे, जटिल औद्योगिक आवश्यकतांनुसार सानुकूल मॅनिफोल्ड डिझाइन वितरीत करते.

प्रोटोटाइप डेव्हलपमेंटपासून ते मोठ्या प्रमाणावर उत्पादनापर्यंत, डिफॉन कठोर मितीय नियंत्रण, ऑप्टिमाइझ केलेले प्रवाह डिझाइन आणि विश्वसनीय सीलिंग कार्यप्रदर्शन सुनिश्चित करते. मागणी असलेल्या ऑपरेशनल वातावरणाची पूर्तता करण्यासाठी प्रत्येक उत्पादनाची कठोर तपासणी केली जाते.

तुम्ही स्थिर कामगिरी, कमी होणारी गळती जोखीम आणि उच्च-कार्यक्षमता हायड्रॉलिक सोल्यूशन्स शोधत असाल, तर डिफॉन तुमच्या प्रकल्पाला एंड-टू-एंड उत्पादन क्षमतांसह समर्थन देऊ शकते.आमच्याशी संपर्क साधाआज तुमच्या हायड्रॉलिक मॅनिफोल्ड मशीनिंग आवश्यकतांवर चर्चा करण्यासाठी.

10. वारंवार विचारले जाणारे प्रश्न

Q1: हायड्रॉलिक मॅनिफोल्डचा मुख्य उद्देश काय आहे?
एक हायड्रॉलिक मॅनिफोल्ड हायड्रॉलिक प्रणालीमध्ये द्रव प्रवाह निर्देशित करतो आणि नियंत्रित करतो, एकाधिक बाह्य होसेस बदलतो आणि गळतीचे धोके कमी करतो.

Q2: मशीनिंगची अचूकता इतकी महत्त्वाची का आहे?
अगदी लहान विचलनांमुळे उच्च-दाब द्रव गतिशीलतेमुळे दबाव कमी होणे, अकार्यक्षमता किंवा सिस्टम बिघाड होऊ शकतो.

Q3: हायड्रॉलिक मॅनिफोल्डसाठी कोणती सामग्री सर्वोत्तम आहे?
हे अर्ज आवश्यकतांवर अवलंबून आहे. ॲल्युमिनियम हलक्या वजनाच्या प्रणालींसाठी सामान्य आहे, तर स्टीलचा वापर उच्च-दाब वातावरणासाठी केला जातो.

Q4: उत्पादक गळती होणार नाही याची खात्री कशी करतात?
अचूक मशीनिंग, पृष्ठभाग पूर्ण करणे आणि सिम्युलेटेड कामाच्या परिस्थितीत दबाव चाचणीद्वारे.

Q5: Difon सानुकूल मॅनिफोल्ड डिझाइन हाताळू शकते?
होय. डिफॉन क्लायंट हायड्रॉलिक सिस्टम आवश्यकतांवर आधारित पूर्णपणे सानुकूलित मशीनिंग सोल्यूशन्स प्रदान करते.
