हायड्रोलिक वाल्व: प्रकार, कार्य तत्त्वे आणि आधुनिक हायड्रोलिक प्रणालींमध्ये त्यांची भूमिका

परिचय

हायड्रॉलिक व्हॉल्व्ह हे हायड्रॉलिक सिस्टीममधील महत्त्वाचे नियंत्रण साधने आहेत जे द्रवपदार्थाचा प्रवाह, दिशा आणि दाब नियंत्रित करण्यासाठी वापरतात. हायड्रॉलिक व्हॉल्व्हच्या विश्वासार्हतेचा थेट परिणाम हायड्रॉलिक मशीनरीच्या गतीची सुरक्षितता, कार्यक्षमता आणि अचूकतेवर होतो. औद्योगिक उपकरणे, जसे की बांधकाम उपकरणे, मशीन इंजेक्शन मोल्डिंग मशीन आणि औद्योगिक रोबोट आर्म्समध्ये हायड्रॉलिक वाल्वच्या व्यापक वापरामुळे, सर्व प्रकारच्या यंत्रसामग्री आणि उपकरणांमध्ये हायड्रॉलिक वाल्व उत्पादनाच्या विश्वासार्हतेची आवश्यकता वाढली आहे.

1. हायड्रोलिक वाल्व म्हणजे काय?

A हायड्रॉलिक झडप सिस्टममधील हायड्रॉलिक द्रवपदार्थाचा प्रवाह नियंत्रित करण्यासाठी वापरला जाणारा एक अचूक यांत्रिक घटक आहे. अंतर्गत प्रवाह चॅनेल उघडणे, बंद करणे किंवा अंशतः प्रतिबंधित करून, ते सिलिंडर आणि हायड्रॉलिक मोटर्स सारख्या ॲक्ट्युएटरमध्ये हायड्रॉलिक ऊर्जा कशी प्रसारित केली जाते याचे नियमन करते.

सर्वसाधारणपणे,हायड्रॉलिक वाल्व तीन मुख्य कार्ये करण्यासाठी डिझाइन केलेले आहेत:

· प्रवाह दिशा नियंत्रण

· दबाव नियमन

· प्रवाह दर नियंत्रण

ही कार्ये सर्वांचा पाया तयार करतातहायड्रॉलिक मोशन कंट्रोल सिस्टम.


2. हायड्रोलिक वाल्वचे मुख्य प्रकार

2.1 दिशात्मक नियंत्रण वाल्व

डायरेक्शनल कंट्रोल व्हॉल्व्ह सिस्टममधील हायड्रॉलिक द्रवपदार्थाच्या प्रवाहाची दिशा नियंत्रित करते. हे सामान्यतः हायड्रॉलिक सिलेंडर्स आणि मोटर्स सारख्या ॲक्ट्युएटर्सच्या हालचालीची दिशा नियंत्रित करण्यासाठी वापरले जातात.सामान्य कॉन्फिगरेशनमध्ये हे समाविष्ट आहे:

· 2-वे दिशात्मक वाल्व्ह

· 3-वे दिशात्मक वाल्व

· 4-वे दिशात्मक नियंत्रण वाल्व

अचूक दिशात्मक स्विचिंग आणि गती नियंत्रण आवश्यक असलेल्या प्रणालींमध्ये हे वाल्व्ह आवश्यक आहेत.

2.2 दाब नियंत्रण वाल्व

प्रेशर कंट्रोल व्हॉल्व्हचा वापर सिस्टम ओव्हरलोड टाळण्यासाठी आणि हायड्रॉलिक सिस्टम प्रेशर रेग्युलेशन राखण्यासाठी केला जातो.
ठराविक प्रकारांमध्ये हे समाविष्ट आहे:

· रिलीफ वाल्व

· दाब कमी करणारे वाल्व्ह

· अनुक्रम वाल्व

प्रेशर कंट्रोल व्हॉल्व्हचा वापर सिस्टम ओव्हरलोड रोखून सिस्टमची सुरक्षा सुनिश्चित करण्यासाठी आणि हायड्रोलिक प्रेशरसह सिस्टमचे ऑपरेशन राखण्यासाठी केला जातो.

2.3 प्रवाह नियंत्रण वाल्व

प्रवाह नियंत्रण हायड्रॉलिक द्रवपदार्थाचे प्रमाण नियंत्रित करते, ज्यामुळे ॲक्ट्युएटरचा वेग नियंत्रित होतो.

फ्लो कंट्रोल व्हॉल्व्हच्या वापरामुळे अनेक प्रकारचे ॲप्लिकेशन्स फायदेशीर ठरतात, विशेषत: ज्यांना कडकपणे नियंत्रित गतीची आवश्यकता असते, जसे की CNC मशीन, औद्योगिक रोबोट आणि बरेच काही.

प्रवाह प्रतिरोध नियंत्रित करून, ॲक्ट्युएटरचा वेग नियंत्रित केला जाऊ शकतो आणि प्रणाली सुरळीत चालते.

3. हायड्रोलिक वाल्व्हचे कार्य तत्त्व

हायड्रॉलिक वाल्व वाल्व बॉडीच्या आत स्पूलच्या हालचालीद्वारे अंतर्गत प्रवाह मार्ग बदलून ऑपरेट करा. हे स्पूल विविध नियंत्रण पद्धती वापरून कार्यान्वित केले जाते, यासह:

· मॅन्युअल ऑपरेशन

· सोलेनोइड (विद्युत चुंबकीय) क्रिया

· पायलट हायड्रॉलिक दबाव नियंत्रण

· आनुपातिक किंवा सर्वो नियंत्रण प्रणाली

प्रगत प्रमाणातहायड्रॉलिक वाल्व उच्च-परिशुद्धता गती नियंत्रण अनुप्रयोगांसाठी आदर्श बनवून प्रवाह आणि दाब यांचे सतत समायोजन करण्यास अनुमती देते.

4. हायड्रोलिक वाल्व मॅन्युफॅक्चरिंगमध्ये मशीनिंग अचूकतेचे महत्त्व

ए.ची कामगिरीहायड्रॉलिक झडप उत्पादन अचूकतेवर खूप अवलंबून आहे. अगदी लहान मशीनिंग विचलन देखील सिस्टम स्थिरता आणि कार्यक्षमतेवर लक्षणीय परिणाम करू शकतात.

गंभीर मशीनिंग आवश्यकतांमध्ये हे समाविष्ट आहे:

· सीलिंग पृष्ठभागांची उच्च सपाट अचूकता

· अचूक अंतर्गत प्रवाह चॅनेल भूमिती

· बुर-मुक्त अंतर्गत परिच्छेद

· कठोर मितीय सहिष्णुता नियंत्रण

या क्षेत्रातील कोणतीही अपूर्णता अंतर्गत गळती, दाब कमी होणे किंवा अस्थिर हायड्रॉलिक कार्यप्रदर्शनास कारणीभूत ठरू शकते.

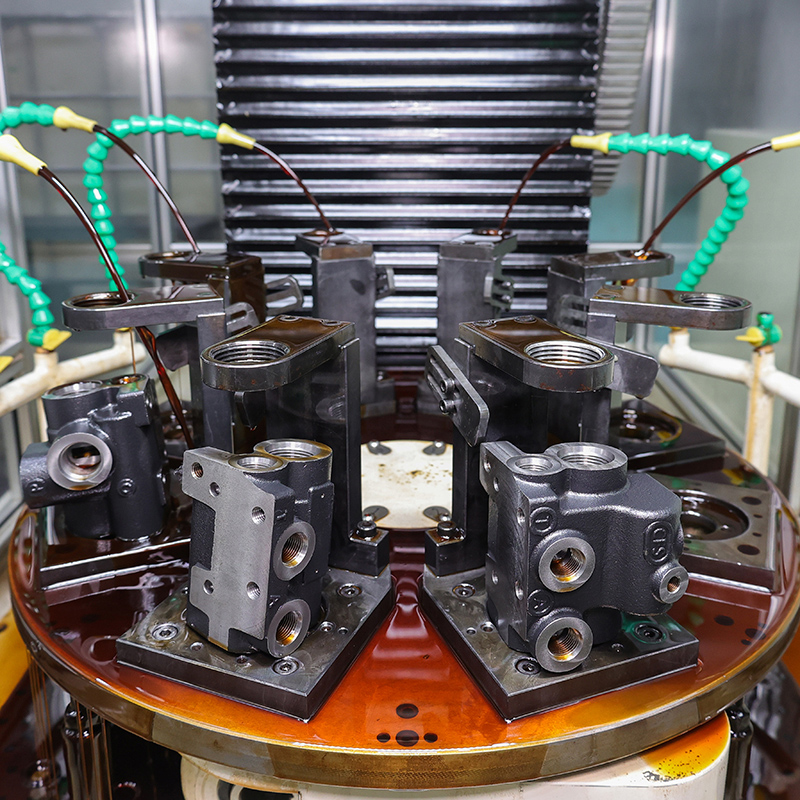

त्यामुळे अचूकतासीएनसी मशीनिंग मध्ये महत्त्वपूर्ण भूमिका बजावतेहायड्रॉलिक वाल्व उत्पादन, विशेषत: उच्च-दाब औद्योगिक अनुप्रयोगांसाठी जेथे विश्वसनीयता आणि सीलिंग कार्यप्रदर्शन महत्त्वपूर्ण आहे.

5. हायड्रोलिक वाल्वचे अनुप्रयोग

हायड्रॉलिक वाल्व अनेक उद्योगांमध्ये मोठ्या प्रमाणावर वापरले जाते, यासह:

· बांधकाम यंत्रे (उत्खनन करणारे, क्रेन, लोडर)

· औद्योगिक ऑटोमेशन सिस्टम

· इंजेक्शन मोल्डिंग मशीन

· कृषी यंत्रे

· हायड्रोलिक प्रेस आणि लिफ्टिंग सिस्टम

त्यांची अष्टपैलुत्व त्यांना द्रव शक्ती आणि गती नियंत्रण प्रणालीतील सर्वात महत्वाच्या घटकांपैकी एक बनवते.

निष्कर्ष

हायड्रॉलिक वाल्व आधुनिक काळात आवश्यक नियंत्रण घटक आहेतहायड्रॉलिक प्रणाली. उद्योगांनी उच्च सुस्पष्टता, कार्यक्षमता आणि विश्वासार्हतेची मागणी करणे सुरू ठेवल्यामुळे, प्रगत वाल्व डिझाइन आणि अचूक उत्पादनाचे महत्त्व वाढतच आहे.

उच्च दर्जाचेहायड्रॉलिक झडप कार्यप्रदर्शन केवळ डिझाइनवरच अवलंबून नाही तर मशीनिंग अचूकता, सामग्री नियंत्रण आणि उत्पादन क्षमता यावर देखील अवलंबून असते. सानुकूल साठीहायड्रॉलिक वाल्व उत्पादन आणि अचूक हायड्रॉलिक घटक,सीएनसी मशीनिंग अंतिम प्रणाली कार्यक्षमतेत क्षमता निर्णायक भूमिका बजावते.
