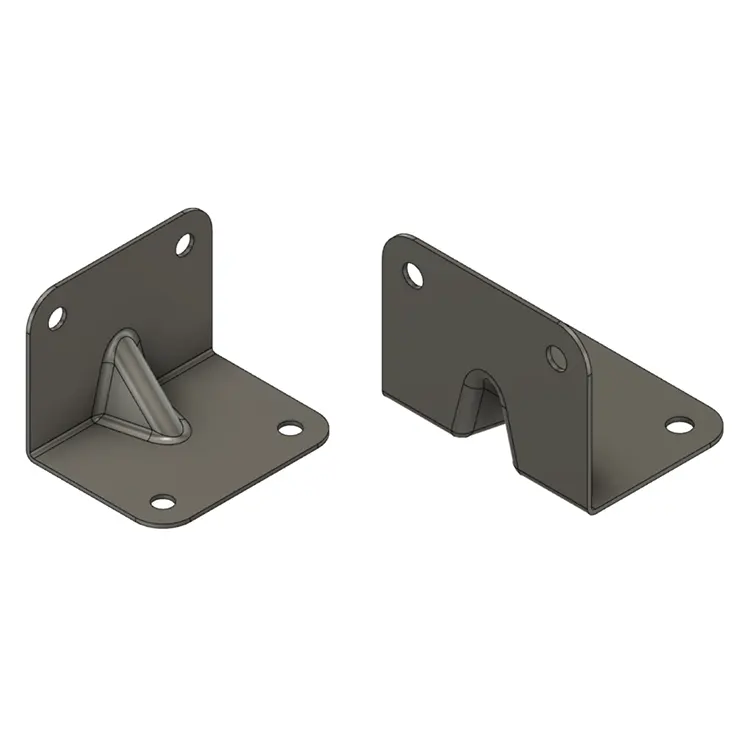

बरगडी कडक करणे

डिफॉन मशिनरीमध्ये कस्टमाइज्ड स्टिफनिंग रिब शीट मेटल पार्ट्ससाठी सीएनसी बेंडिंग

औद्योगिक शेल्व्हिंग, वैद्यकीय उपकरणे आणि वाहतूक घटक यांसारख्या उद्योगांमधील उत्पादकांना अनेकदा जास्त वजन न जोडता शीट मेटलचे भाग मजबूत करणे आवश्यक असते. हे संतुलन गंभीर आहे: जास्त वजन कार्यक्षमतेशी तडजोड करते, तर अपुरी शक्ती लोड अंतर्गत विकृत किंवा अपयशी ठरते. Difon Machinery Co., Ltd. CNC बेंडिंग सेवांचा विश्वासार्ह प्रदाता आहे जो सानुकूलित स्टिफेनिंग रिब बनविण्यावर लक्ष केंद्रित करतो. आम्ही इंटिग्रेटेड स्टिफनिंग रिब्ससह सानुकूल-अभियांत्रिक शीट मेटल भागांमध्ये माहिर आहोत: हेवी-ड्यूटी शेल्व्हिंग पॅनेल, वैद्यकीय उपकरण बेस, ट्रक बॉडी सपोर्ट फ्रेम्स आणि बरेच काही. प्रत्येक बरगडी आपल्याला आवश्यक असलेल्या गोष्टींशी जुळण्यासाठी अचूक CNC बेंडिंगसह डिझाइन केलेली आणि तयार केली जाते—त्यामध्ये किती वजन आहे, भागाचा आकार, सामग्री. तुमच्या ऍप्लिकेशनला हलक्या वजनाच्या इलेक्ट्रॉनिक्स बॉक्ससाठी उथळ व्ही-आकाराच्या बरगड्या आवश्यक आहेत किंवा जड भार वाहून नेणाऱ्या औद्योगिक प्लेट्ससाठी खोल U-आकाराच्या रिबची आवश्यकता आहे. डिफॉन निवडून, तुम्ही ताकद आणि वजन यांच्यातील पारंपारिक ट्रेड-ऑफ काढून टाकता. तुम्हाला असा भागीदार देखील मिळतो जो तुमच्या कार्यात्मक गरजा वास्तविक, मजबूत भागांमध्ये बदलतो—त्यामुळे तुमच्या उत्पादनांचे टिकाऊपणा आणि सेवा आयुष्य लक्षणीयरीत्या वाढते.

कठड्याच्या फासळ्या शीट मेटलवर साध्या उंचावलेल्या रेषांसारख्या दिसू शकतात, परंतु त्यांची रचना आणि तुम्ही ती कुठे लावली याचा थेट परिणाम होतो की भाग वाकणे, वळणे किंवा वळणे किती चांगले आहे. जेनेरिक, ऑफ-द-शेल्फ रिब नमुने विशिष्ट संरचनात्मक आव्हानांना संबोधित करण्यासाठी अनेकदा कुचकामी ठरतात. एक मानक शेल्फ पॅनेल घ्या: बरगड्या नाहीत आणि तुम्ही त्यावर 50kg ठेवल्यावर ते कदाचित कमी होऊ शकते. अयोग्यरित्या डिझाइन केलेल्या किंवा स्थित बरगड्या ताण एकाग्रता बिंदू तयार करू शकतात, ज्यामुळे बरगड्याच्या पायाला तडे जातात. याउलट, आमच्या सानुकूलित कडक करणाऱ्या बरगड्या एकसमान भार वितरीत करण्यासाठी इंजिनीयर केल्या आहेत जेणेकरून समान पॅनेल न वाकता 150kg किंवा त्याहून अधिक धारण करू शकेल. बेसिक शीट मेटल शॉप्स केवळ प्री-सेट रिब पॅटर्न ऑफर करतात - ज्यामुळे तुमचे डिझाइन पर्याय मर्यादित होतात. परंतु आम्ही प्रत्येक बरगडी प्रकल्पाला समस्या सोडवण्यासारखे मानतो. प्रथम, भागाला कोणत्या शक्तींचा सामना करावा लागेल हे समजून घेण्यासाठी आम्ही तुमच्या टीमसोबत काम करतो. हा सहयोगी दृष्टीकोन हे सुनिश्चित करतो की बरगड्यांना लक्ष्यित स्ट्रक्चरल मजबुतीकरण तंतोतंत आवश्यक असेल तेथे प्रदान केले जाते.

आमची कस्टमाइज्ड स्टिफनिंग रिब सेवा चार-चरण वर्कफ्लोसह सुरू होते: डिझाइन, नंतर फॅब्रिकेशन. हे उच्च-सुस्पष्टता असलेल्या CNC बेंडिंगसह ध्वनी संरचनात्मक अभियांत्रिकी तत्त्वे एकत्रित करते आणि लोड-बेअरिंग आवश्यकतांवर केंद्रित डिझाइन सल्लामसलतने प्रक्रिया सुरू होते. तुमच्या विशिष्ट लोड क्षमतेच्या गरजांसाठी आम्ही इष्टतम रिब कॉन्फिगरेशनचे विश्लेषण आणि निर्धारण करण्यासाठी प्रारंभिक वैशिष्ट्यांच्या पलीकडे जातो. उदाहरणार्थ, जर तुम्हाला वेअरहाऊस शेल्फ् 'चे 1.2m-लांब स्टील पॅनेल हवे असेल ज्यात प्रति मीटर 100kg असेल, आमचे अभियंते ते वाकण्यापासून कसे थांबवायचे याची गणना करतात. आम्ही पॅनेलच्या बाजूने 300 मिमी अंतरावर असलेल्या तीन U-आकाराच्या बरगड्या सुचवू शकतो. एकच मध्यवर्ती बरगडी पॅनेलच्या अखंडतेशी तडजोड करून ताण एकाग्रता बिंदू तयार करू शकते. तुमच्या भागाच्या डिझाईनवर रिब्स काढण्यासाठी आम्ही 2D CAD सॉफ्टवेअर वापरतो, त्यानंतर "बेंडिंग सिक्वेन्स मॅप" बनवतो. हे दर्शविते की CNC मशीन प्रत्येक बरगडी कशी तयार करेल - धातूला आच्छादित करणे किंवा चुकीचे वाकणे टाळण्यासाठी अत्यंत महत्वाचे आहे. अवघड भागांसाठी, जसे की वक्र वैद्यकीय उपकरण बेस, आम्ही 3D मॉकअप देखील बनवतो. हे आम्हाला संपूर्ण भूमितीसह रिब्सचे एकत्रीकरण प्रमाणित करण्यास, उत्पादनापूर्वी संभाव्य डिझाइन समस्या ओळखण्यास आणि निराकरण करण्यास अनुमती देते. ही डिझाईनची पायरी फक्त बरगडी बनवण्याबद्दल नाही - ती बरगडी बनवण्याबद्दल आहे जी त्या भागाने काय करायची आहे.

एकदा डिझाईन पूर्ण झाल्यावर, आम्ही रिब्ससाठी सीएनसी बेंडिंगकडे जाऊ - आणि यासाठी मानक वाकण्यापेक्षा अधिक अचूकता आवश्यक आहे. बरगडी खोली किंवा कोनात लहान फरक देखील भाग कमकुवत करू शकतो. डिफॉनमध्ये, आमच्याकडे V, U, L, आणि Z-आकाराच्या बरगड्यांसाठी खास डायज असलेली CNC बेंडिंग मशीन्स आहेत. त्यांच्याकडे डायनॅमिक प्रेशर कंट्रोल देखील आहे, त्यामुळे आम्ही सामग्री आणि रिब डिझाइनसाठी सेटिंग्ज समायोजित करू शकतो. समजा आम्ही 2 मिमी-जाड कोल्ड-रोल्ड स्टीलमध्ये व्ही-आकाराची बरगडी बनवत आहोत. CNC मशीन ±0.05mm अचूक असलेल्या बॅकगेजसह शीटवर ओळी लावते. मग ते व्ही-आकाराचे डाय हळूहळू कमी करते—5 मिमी प्रति सेकंद—आणि दाबाच्या 120 बारसह ढकलते. फक्त 90° कोन करण्यासाठी पुरेसे आहे, बेंडवर धातू पातळ करू नका. 1.5 मिमी-जाड ॲल्युमिनियममध्ये U-आकाराच्या बरगडीसाठी, मशीन दोन पायऱ्या करते: प्रथम प्रत्येक बाजू 45° वर वाकते, नंतर U-आकार बनविण्यासाठी 180° पर्यंत बंद होते. ॲल्युमिनियमच्या स्प्रिंगबॅक वैशिष्ट्याची भरपाई करण्यासाठी, मितीय अचूकता सुनिश्चित करण्यासाठी 3-सेकंद निवास वेळ वापरला जातो. लांब बरगड्यांसाठी, आम्ही “सेगमेंटेड बेंडिंग” वापरतो—मशीन 200 मिमी विभागात बरगडी बनवते. हे संपूर्ण मार्गाने खोली आणि कोन सुसंगत ठेवते. मॅन्युअल वाकल्याने अनेकदा विसंगत बरगडी प्रोफाइल आणि टोकाला पातळ ठिपके दिसतात, ज्यामुळे संरचनात्मक परिणामकारकता धोक्यात येते.

रिब्स बनवल्यानंतर, आम्ही पूर्ण करण्यावर लक्ष केंद्रित करतो आणि भाग पुरेसे मजबूत आहे की नाही हे तपासतो. या पायऱ्या हे सुनिश्चित करतात की रिब केलेले भाग चांगले काम करतात आणि चांगले दिसतात. प्रथम, आम्ही बरगडीचा आकार-खोली, रुंदी, कोन तपासण्यासाठी लेसर प्रोफाइल स्कॅनर वापरतो. आम्ही त्याची तुलना डिझाइन फाइलशी करतो. उदाहरणार्थ, जर U-आकाराची बरगडी 8 मिमी खोल असावी, तर ती त्या खोलीच्या ±0.1 मिमीच्या आत आहे याची आम्ही खात्री करतो. वजन समान रीतीने पसरवण्यासाठी हे महत्त्वाचे आहे. मग आम्ही त्या स्पॉट्सला गुळगुळीत करतो जिथे बरगडी शीटला भेटते ज्याला गोलाकार टीप असते. तीक्ष्ण कडा नाहीत - ते असेंब्ली दरम्यान एखाद्याला कापू शकतात किंवा इतर भाग पकडू शकतात. जे भाग छान दिसायला हवेत (जसे वैद्यकीय उपकरणांचे पॅनेल लोक पाहतात), आम्ही हलकेच वाळू घालतो जेणेकरून फासळ्यांना बाकीच्या शीट प्रमाणेच फिनिशिंग असते.

आकार तपासण्यापलीकडे, आम्ही प्रत्येक बॅचमधील नमुन्यांवर भागाची ताकद तपासतो. कार्यप्रदर्शन चाचणीचा हा स्तर आमच्या सेवेचा मुख्य फरक आहे. वजन असलेल्या भागांसाठी, आम्ही "थ्री-पॉइंट बेंडिंग टेस्ट" करतो: आम्ही भाग दोन सपोर्टवर ठेवतो आणि मध्यभागी हळूहळू वजन जोडतो. ते किती वाकते ते आम्ही मोजतो. तुम्हाला 100kg च्या खाली 2mm पेक्षा जास्त वाकणे आवश्यक असल्यास, आम्ही 120kg ने त्याची चाचणी करतो—फक्त सुरक्षित राहण्यासाठी. कंपन करणाऱ्या भागांसाठी, आम्ही 24-तास कंपन चाचणी करतो. आम्ही तो भाग शेकर टेबलवर चढवतो आणि तुमच्या कारखान्यात ज्या फ्रिक्वेन्सीचा सामना करावा लागतो त्याच फ्रिक्वेन्सीने तो दाबतो. आम्ही खात्री करतो की बरगड्या त्या भागाला जास्त कंपन होण्यापासून थांबवतात - जास्त कंपन बोल्ट सोडू शकतात किंवा अंतर्गत भाग तुटू शकतात. या चाचण्या केवळ गुणवत्तेची पडताळणी करत नाहीत तर तुमच्या अर्जात आवश्यकतेनुसार भाग पार पाडतील याचा कागदोपत्री पुरावा देखील देतात.

आमच्या कस्टमाइझ्ड स्टिफनिंग रिब सेवेला खरोखर वेगळे काय आहे ते म्हणजे तुमच्या संपूर्ण उत्पादन चक्रामध्ये आमचे सर्वसमावेशक समर्थन—केवळ भाग बनवणे नव्हे. डिझाइन व्हॅलिडेशन टप्प्यात, आम्ही कमी किमतीच्या सॅम्पल रन ऑफर करतो: 5-10 रिब केलेले भाग जेणेकरुन तुम्ही फिट, ते कसे कार्य करतात आणि त्यांचे वजन किती आहे हे तपासू शकता. जर एखादा नमुना कार्यक्षमतेच्या अपेक्षा पूर्ण करत नसेल-उदाहरणार्थ, जास्त विक्षेपण प्रदर्शित करणे-आमचे अभियंते कोणत्याही अतिरिक्त खर्चाशिवाय रिब डिझाइन परिष्कृत करतील. यामध्ये बरगडी खोली, प्रमाण किंवा प्रोफाइल समायोजित करणे समाविष्ट असू शकते - लक्ष्य कार्यप्रदर्शन साध्य करण्यासाठी जे काही ऑप्टिमायझेशन आवश्यक आहे. मोठ्या उत्पादनासाठी, आम्ही लवचिक वितरण ऑफर करतो. तुमच्या असेंब्ली लाईनसाठी वेळेत भाग हवे आहेत? आम्ही ते करू शकतो. आम्ही तुमच्या रिब डिझाईन्स सुरक्षितपणे साठवतो. त्यामुळे तुम्हाला 6 महिन्यांत किंवा वर्षभरात पुनर्क्रमण करण्याची आवश्यकता असल्यास, आम्ही चष्मा जलद खेचतो—कोणताही विलंब नाही.

आम्ही ओळखतो की अनेक क्लायंटकडे इन-हाउस स्ट्रक्चरल अभियांत्रिकी कौशल्य नसते. म्हणूनच आम्ही सानुकूलित कठड्यासाठी मोफत डिझाइन मदत देऊ करतो. आमचे अभियंते तुमच्या सध्याच्या भागांचे डिझाईन्स पाहू शकतात, कमकुवत डाग शोधू शकतात आणि अधिक खर्च न करता ते मजबूत बनवणाऱ्या बरगड्या सुचवू शकतात. मागच्या महिन्यात मेडिकल गाड्या बनवणारा एक क्लायंट आमच्याकडे आला. त्यांचा आधार खूपच क्षीण होता. आम्ही लांबीच्या बाजूने दोन उथळ व्ही-आकाराच्या बरगड्या सुचवल्या - जाड धातूची गरज नाही, ज्यामुळे त्यांचे पैसे वाचले. आता ते त्यांच्या उपकरणांसाठी पुरेसे मजबूत आहे. हा सहयोगी दृष्टिकोन तुमच्या उत्पादनाची एकूण गुणवत्ता आणि कार्यप्रदर्शन वाढवण्याच्या उद्देशाने भागीदारी वाढवतो.

Difon Machinery Co., Ltd. येथे, आम्हाला वाटते की सानुकूलित स्टिफेनिंग रिब्स शीट मेटलवरील रेषांपेक्षा अधिक आहेत - ते भाग विश्वसनीय आणि दीर्घकाळ टिकणारे बनवतात. विश्लेषणात्मक डिझाइन, अचूक उत्पादन, कठोर चाचणी आणि समर्पित समर्थन एकत्रित करून, आम्ही आपल्या गरजेनुसार तयार केलेले, टिकून राहण्यासाठी तयार केलेले आणि वेळेवर वितरित केलेले भाग वितरीत करतो. आम्ही बनवलेला प्रत्येक भाग हा तुमच्या गरजेनुसार तयार केलेला असतो, टिकण्यासाठी तयार केलेला असतो आणि वेळेवर वितरित केला जातो. तुम्ही शेल्फ् 'चे मजबुतीकरण करत असाल, वैद्यकीय उपकरणे स्थिर करत असाल किंवा ट्रकचे भाग मजबूत करत असाल, आम्ही तुमच्या ताकदीच्या गरजा काम करणाऱ्या भागांमध्ये बदलण्यास तयार आहोत. आपल्या कडक बरगडी आवश्यकतांवर चर्चा करण्यास तयार आहात? नमुना हवा आहे? आमचे दुकान बघायला या. आम्ही शीट मेटलचे मजबूत, विश्वासार्ह घटकांमध्ये कसे रूपांतर करतो ते स्वतःच पहा जे तुमच्या व्यवसायाचे सुरळीत आणि अखंड ऑपरेशन सुनिश्चित करतात.
